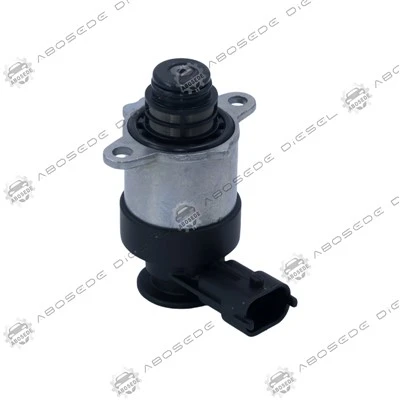

Bosch 0928400010 – De doseerklep die de duty-to-flow-curve vooraf definieert met precisie

In een common-railsysteem wordt de doseerklep gedefinieerd door één primaire relatie: de duty-to-flow-curve. Deze curve is de basis waarop de ECU zijn brandstofberekeningen bouwt. - elke injectiehoeveelheid, elk drukinstelpunt en elke tijdelijke correctie is gebaseerd op de aanname dat deze curve nauwkeurig is. Als de curve niet nauwkeurig is, zijn de berekeningen van de ECU verkeerd en moet de feedbacklus harder werken om de fouten te corrigeren. De 0928400010 is ontworpen met een duty-to-flow-curve die vooraf nauwkeurig is gedefinieerd, zodat de berekeningen van de ECU zijn gebaseerd op een nauwkeurig model van het gedrag van de klep. Het is een klep die de curve definieert, en niet een klep die de ECU dwingt deze te ontdekken.

De brandstofkaart van de ECU is opgebouwd rond een specifieke duty-to-flow-curve - de relatie tussen de duty-cycle en de brandstofstroom. Deze curve wordt bepaald tijdens de motorontwikkeling en is gebaseerd op de karakteristiek van de originele doseerklep. Wanneer een klep wordt vervangen, moet de nieuwe klep een duty-to-flow-curve hebben die zo goed mogelijk overeenkomt met de oorspronkelijke curve. Als de nieuwe curve anders is, zijn de brandstofberekeningen van de ECU verkeerd en moet de feedbacklus de fouten corrigeren. De 0928400010 is vervaardigd met een duty-to-flow-curve die vooraf is gedefinieerd om overeen te komen met de oorspronkelijke curve. - De klep is getest op een flowbank op 10 werkpunten en er is geverifieerd dat de curve binnen de gespecificeerde tolerantie valt. Het resultaat is een klep waarbij de brandstofberekeningen van de ECU vanaf de eerste cyclus nauwkeurig zijn, en de feedbacklus alleen wordt gebruikt voor fijne correcties.

De duty-to-flow-curve van de 0928400010 wordt bepaald door een combinatie van ontwerp, productie en testen. De klep is ontworpen met een specifieke bedieningsrandgeometrie, spoeldiameter en veerconstante die zijn geselecteerd om een ​​specifieke stroomcurve te bieden. De klep is vervaardigd met nauwe toleranties - de spoeldiameter wordt geregeld op ±1 µm, de veerconstante wordt geregeld op ±0,5 N/mm en de stuurrandradius wordt geregeld op ±0,01 mm. De klep wordt vervolgens getest op een stromingsbank op 10 werkpunten (10%, 20%, 30%, 40%, 50%, 60%, 70%, 80%, 90% en 100%). De stroom op elk punt wordt gemeten en vergeleken met de doelcurve. De klep wordt alleen vrijgegeven als de stroom op elk punt binnen ±1,5% van het doel ligt. Deze tests zorgen ervoor dat de duty-to-flow-curve van de 0010 nauwkeurig overeenkomt met de oorspronkelijke curve.

De duty-to-flow-curve kan verloren gaan als de geometrie van de klep verandert als gevolg van slijtage -, bijvoorbeeld als de bedieningsrand afgerond is of als de veer spanning verliest. Een verandering in de geometrie verschuift de curve en de brandstofberekeningen van de ECU zijn niet langer nauwkeurig. Het eerste symptoom is vaak een brandstofafstelling die niet-lineair is - de trim is verschillend bij verschillende belastingen. De originele 0928400010 is vervaardigd met een geharde spoel en een voorgedraaide veer die slijtvast is en ervoor zorgt dat de curve gedurende de hele levensduur behouden blijft. De klep wordt aan het einde van het productieproces ook getest op een stromingsbank, wat bevestigt dat de curve binnen de tolerantie valt.

Het installeren van de 0010 is vergelijkbaar met die van andere CP3-kleppen - maak het montageoppervlak schoon, vervang de O-ring en back-upring, draai de borgmoer aan tot 24 Nm ± 2 Nm. Er is echter een specifieke verificatiestap:controleer de brandstoftrim na installatie. Terwijl de motor stationair draait en op bedrijfstemperatuur is, leest u de brandstofafstellingswaarden af ​​met behulp van een diagnostisch hulpmiddel. De trims moeten bijna nul zijn - de curve van de klep komt overeen met de kalibratie van de ECU. Als de trims aanzienlijk positief of negatief zijn, komt de curve mogelijk niet correct overeen of is de installatie mogelijk onjuist. De trimcheck is een snelle functionele test die de curve van de klep bevestigt.

Q1: Hoe kan ik zien of de duty-to-flow-curve van mijn klep onjuist is zonder deze te verwijderen?
→ Controleer de brandstofafstelling bij verschillende belastingen. - Als de trim bij stationair toerental anders is dan bij vollast, is de curve mogelijk onjuist. Een goed functionerende 0010 heeft een consistente trim over het hele belastingsbereik.

Q2: Kan ik de 0928400010 gebruiken op een Cummins ISL die oorspronkelijk een standaard CP3-klep gebruikte?
→ Ja, in de meeste CP3-toepassingen. De 0010 is een directe vervanging voor de standaard CP3-klep, en dankzij de gedefinieerde curve is het een voorkeurskeuze voor toepassingen waarbij nauwkeurig tanken van cruciaal belang is.

Q3: Waarom heeft mijn motor een brandstofafstelling die niet-lineair is - correct bij stationair draaien, maar verkeerd bij volledige belasting?
→ Dit wordt vaak veroorzaakt door een klep waarvan de duty-to-flow-curve niet overeenkomt. - De curve is mogelijk maar op één punt getest. De 0010 wordt op 10 punten getest om er zeker van te zijn dat de curve over het hele bereik overeenkomt.

Q4: Wat is de meest voorkomende oorzaak van curveverandering bij deze klep?
→ Slijtage aan de bedieningsrand - de geometrie verandert en de curve verschuift. De 0010 gebruikt een geharde spoel om deze slijtage te weerstaan, maar regelmatige vervanging van het brandstoffilter is de meest effectieve preventie.

Q5: Ik heb de klep vervangen, maar de brandstofafstelling is nog steeds niet-lineair - is de klep defect?
→ Controleer de raildruksensor op drift - een driftsensor kan een niet-lineaire trim veroorzaken die afkomstig lijkt te zijn van de klep. Controleer ook de verstuiverbalans. - Versleten verstuivers kunnen een lastafhankelijke trim veroorzaken die niet aan de klep te wijten is.

Q6: Verandert de duty-to-flow-curve met de brandstoftemperatuur?
→ De curve is gebaseerd op de klepgeometrie, die vast staat. De viscositeit van de brandstof verandert echter met de temperatuur, wat de stroming beïnvloedt. De 0010 is ontworpen om de curve over het volledige temperatuurbereik te behouden, maar een kleine verandering is normaal en wordt gecompenseerd door de temperatuurcompensatie van de ECU.
