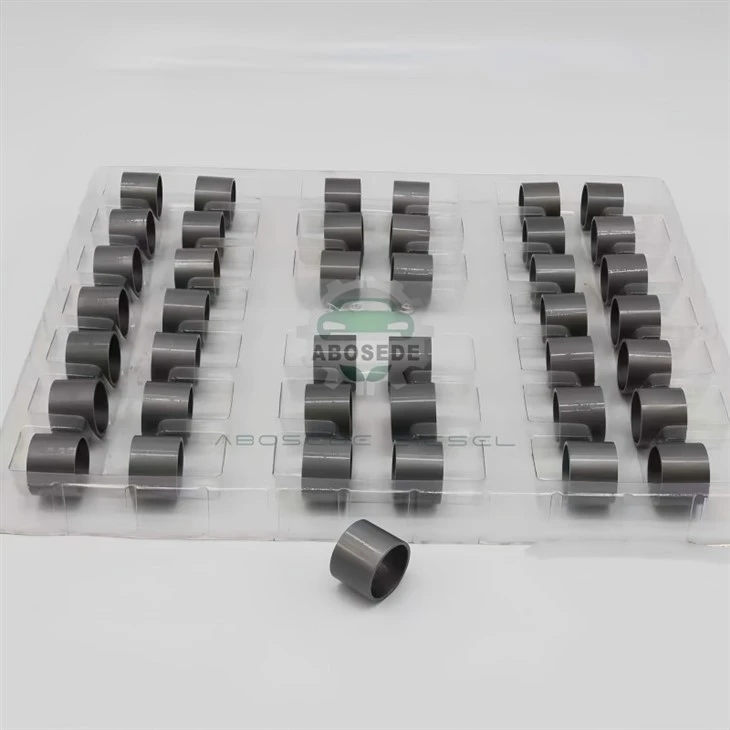

CAT C10 steunhuls voor regelklep – bewegingsbeperkingsinterface en hydraulische-mechanische responsbrug

In het CAT C10 hogedrukbrandstofsysteem - wordt een motorplatform dat de duurzaamheid van gemiddeld- gebruik combineert met het reactievermogen dat wordt vereist door regionale transport- en beroepstoepassingen - de steunhuls van de regelklep vaak onderschat als een eenvoudig lokalisatieonderdeel. Deze perceptie gaat voorbij aan de essentiële rol van de hoes als hulpmiddelinterface voor bewegingsbeperkingdie de axiale slag van de regelklep regelt, terwijl de radiale uitlijning met de hydraulische doorgangen van de injector behouden blijft. De steunhuls zorgt ervoor dat de regelklep nauwkeurig langs de beoogde as beweegt, waardoor zijdelingse-belasting wordt voorkomen die de slijtage van zowel de klep als de klepzitting zou versnellen. Onze vervangende huls pakt een faalmechanisme aan dat vaak voorkomt bij C10-motoren met een hoge-kilometrage: de geleidelijke vergroting van de interne boring van de huls als gevolg van slijtage veroorzaakt door micro-trillingen van de regelklep tijdens stationair draaien en- lage belasting. Door deze boringvergroting, zelfs bij 0,008 mm, kan de regelklep enigszins kantelen, waardoor een niet-uniforme afdichtingskracht ontstaat die leidt tot interne lekkage en verminderde injectiedruk.

De responstijd van de regelklep - het interval tussen het elektrische signaal van de solenoïde en de fysieke beweging van de klep - wordt rechtstreeks beïnvloed door de radiale speling tussen de klep en zijn steunhuls. Door een te grote speling kan de klep tijdens beweging "spannen" of kantelen, waardoor de wrijving toeneemt en de respons wordt vertraagd. Onze hoes onderhoudt eenradiale speling van 0,015–0,025 mmin combinatie met een nieuwe regelklep volgens OEM-specificatie, een reeks die lage wrijving combineert met nauwkeurige geleiding. Deze speling wordt bereikt door een combinatie van precisieboor- en diamanthoningprocessen die een boring produceren met een cilindriciteit van 0,002 mm en een oppervlakteafwerking van Ra kleiner dan of gelijk aan 0,1 µm. Het resultaat is een regelklep die vrij kan bewegen, maar zonder zijdelingse speling, waardoor bij elke injectie een consistente hydraulische druk bij de verstuiver wordt gegarandeerd.

De steunhuls van de regelklep werkt in een met brandstof-bevochtigde omgeving die beperkte smering biedt. De interne boring van de mof ondervindt glijdend contact met het buitenoppervlak van de regelklep, dat kan worden gecoat met hardchroom of DLC (diamant-achtige koolstof), afhankelijk van de revisie van de injector. Onze hoes is vervaardigd uitgenitreerd 42CrMo4 staaldat een oppervlaktehardheid van 62–64 HRC bij de boring bereikt, wat een slijtvastheid oplevert die overeenkomt met of groter is dan de hardheid van de coating van de regelklep. Deze hardheidspariteit is van cruciaal belang. - Als de mof zachter is dan de klep, zal deze bij voorkeur slijten, waardoor de speling toeneemt en de geleiding in gevaar komt; als het aanzienlijk moeilijker is, zal dit de klepslijtage versnellen. Onze materiaalkeuze zorgt ervoor dat de mof en de klep in vergelijkbare mate slijten, waardoor het onderhoudsinterval voor beide componenten wordt verlengd.

Het C10-injectorlichaam wordt doorgaans vervaardigd uit een hoog-staallegering met een specifieke thermische uitzettingscoëfficiënt. Onze steunhuls is vervaardigd uit een materiaal met een thermische uitzettingscoëfficiënt (CTE) die overeenkomt met een nauwkeurigheid van 0,5 × 10⁻⁶/K van het injectorlichaam. Deze CTE-afstemming zorgt ervoor dat de boring van de mof de speling niet significant verandert binnen het bedrijfstemperatuurbereik van de motor (van koude start bij -20 graden tot volledige bedrijfstemperatuur bij 130 graden). Het handhaven van een consistente speling, ongeacht de temperatuur, is van cruciaal belang voor de hydraulische prestaties van de regelklep, omdat door temperatuur veroorzaakte spelingsveranderingen de responstijd van de klep en de brandstoftoevoerkarakteristieken van de injector zouden veranderen.

De steunhuls dient als interface tussen de bewegende componenten van de regelklep en de vaste structuur van het injectorlichaam. Deze interface ervaart zowel statische klembelastingen als dynamische belastingen door de heen en weer gaande beweging van de klep. Onze hoes bevat eengecontroleerde randbreukaan beide uiteinden - een afschuining van 0,15 mm x 45 graden die de klemkracht over een breder gebied verdeelt, waardoor de spanningsconcentratie wordt verminderd die ertoe kan leiden dat de mof vervormd raakt wanneer de vasthoudklem- van de injector wordt aangedraaid tot 35 Nm. Dit ontwerpkenmerk vermindert ook het risico dat de huls in de verzinking van het injectorlichaam graaft, een veelvoorkomend probleem waardoor de huls moeilijk te verwijderen is tijdens daaropvolgende herbouwingen.

Vraag 1: Wat is het verschil tussen een steunhuls voor een regelklep en een geleidebus?
A: De steunhuls is speciaal ontworpen om tegemoet te komen aan de hydraulische stroomvereisten van de regelklep, en bevat stroomgroeven of platte vlakken die brandstofdoorgang mogelijk maken. Een geleidebus biedt doorgaans alleen mechanische geleiding zonder stromingsoverwegingen. De termen worden soms door elkaar gebruikt, maar de steunhuls heeft dubbele mechanische en hydraulische functies.

Vraag 2: Hoe beïnvloedt slijtage van de steunhulzen de prestaties van de injector in een C10-motor?
A: Boringslijtage vergroot de speling tussen de mof en de regelklep, waardoor de klep tijdens bedrijf kan kantelen. Deze kanteling verhindert een goede afdichting en vermindert de effectieve druk die aan het mondstuk wordt geleverd, wat leidt tot minder vermogen, meer rook en een hoger brandstofverbruik.

Vraag 3: Kan ik alleen de steunhuls vervangen zonder de regelklep te vervangen?
A: Hoewel dit technisch mogelijk is, adviseren wij om beide componenten als een bijpassende set te vervangen als de regelklep slijtage vertoont. Als de klep in uitstekende staat verkeert, controleer dan of de buitendiameter nog steeds binnen de OEM-tolerantie ligt (doorgaans 5,98–5,99 mm) voordat u een nieuwe mof installeert.

Vraag 4: Vereist het genitreerde oppervlak van de hoes een speciale behandeling tijdens de installatie?
A: Het genitreerde oppervlak is hard maar relatief dun (ongeveer 0,1 mm). Vermijd het gebruik van schurende reinigingsmethoden op de boring, omdat deze de verharde laag kunnen verwijderen. Gebruik schoon oplosmiddel en een zachte borstel om schoon te maken, en vermijd dat u met metalen gereedschap in de boring stoot.

V5: De steunhuls die ik vervang vertoont alleen aan de bovenkant een gepolijst slijtagepatroon-wat duidt dat aan?
A: Een plaatselijk slijtagepatroon aan de bovenkant van de mof geeft aan dat de regelklep zijdelingse -belasting ondervond, waarschijnlijk als gevolg van een verkeerde uitlijning in de injectorconstructie. Dit kan worden veroorzaakt door een versleten boring van het injectorlichaam of een onjuiste installatie van de solenoïdeconstructie.

Vraag 6: Is er een specifieke smeringsvereiste voor het installeren van de regelklep in de nieuwe steunhuls?
A: Breng vóór montage een dun laagje schone dieselbrandstof of lichte hydraulische olie aan op het buitenoppervlak van de klep en de boring van de mof. Deze zorgt voor de eerste smering gedurende de eerste bedrijfsuren totdat het brandstofsysteem zelf voor smering zorgt.
