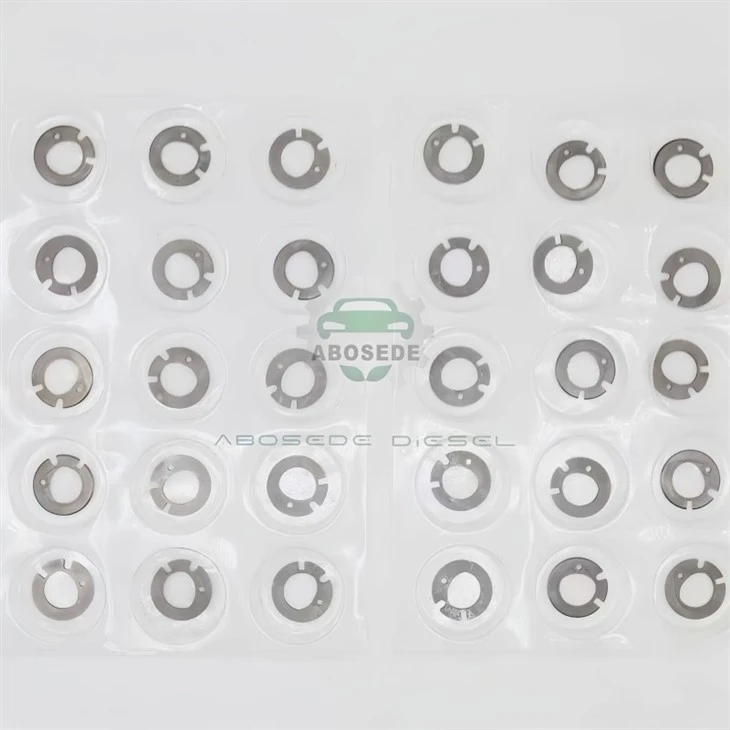

CAT C15 regelkleppakking - Precisie-openingafdichting voor HEUI-injectorbrandstoftoevoer|300+ PSI-waarde



In het Caterpillar C15 HEUI-brandstofsysteem (hydraulisch aangedreven elektronisch gestuurde unit-injector) wordt de regelkleppakking vaak afgedaan als een eenvoudige statische afdichting. In werkelijkheid functioneert het als eenvaste hydraulische openingsbegrenzer– de interne diameter en compressiehoogte bepalen rechtstreeks de ontluchtingssnelheid van de olie, die op zijn beurt de injectietiming en de brandstofverstuivingsdruk moduleert. In tegenstelling tot dynamische componenten zoals elektromagneten of plunjers, zorgt deze pakking voor debasislijn hydraulische weerstandvoor het regelventielsamenstel. Een afwijking van slechts 0,05 mm in de dikte verandert de oliestroom met ongeveer 6%, waardoor het startpunt van de injectie met 1,5 graden krukashoek wordt verschoven-genoeg om fouten in de cilinderbijdrage te veroorzaken of de uitlaatgastemperatuur onder belasting boven de 700 graden te laten stijgen.

Dit aanbod is een directe-geschikte vervanging voor de C15 (en C16) MEUI-injectieregelklep-sub-constructie, ontworpen om de fabriek-gespecificeerde klembelasting en afdichtingsinterferentie te herstellen. Het pakt het chronische probleem aan van 'bloedingen-': een geleidelijk verlies van de stuurdruk, dat bij koude starts ruw stationair draaien en witte rook veroorzaakt. De pakking is vervaardigd uit aaramidevezelcomposiet met hoge-dichtheid-met een nitrilbindmiddel, speciaal gekozen vanwege zijn weerstand tegen brandstofverdunning (tot 15% dieselverontreiniging in motorolie) en zijn vermogen om de compressieset te behouden bij verhoogde klemtemperaturen (tot 150 graden).



Deze pakking is dimensionaal gevalideerd voor gebruik met de volgende gereviseerde en originele injectoronderdeelnummers die gewoonlijk worden geïnstalleerd in C15- en C16-motoren (serievoorvoegsels 6NZ, 7CZ, 8PN, 9CK, 1MM, 2KS, 5KZ en 3CS). De volgende tabel is afkomstig uit de nieuwste Caterpillar-gids voor uitwisselbaarheid van onderdelen:

Injectoronderdeelnummer	Referentie regelkleppakking	Toepassingsopmerkingen
191-3003	10R-8501 / 10R-0956	Standaard C15 ACERT (pre-DPF)
211-3022 / 211-3023	10R-8501 / 10R-8500	Varianten met hoog debiet- (maritiem/industrieel)
211-3024 / 211-3025	10R-0955 / 10R-0956	Laat-model 6NZ met ADEM IV
200-1117	10R-0957 / 10R-0958	Gereviseerde EUI (aftermarket-kern)
235-1400 / 235-1401	10R-3263 / 10R-3264	Kalibratie op grote-hoogte ( > 3.000 m )
253-0614 / 253-0615 / 253-0617	289-0753 / 10R-9236	3512C/C15 hybride injector (speciale bestelling)
272-0630 / 280-0574	20R-8047 / 20R-2284	C15 met geïntegreerde brandstoftemperatuursensor
239-4909 / 244-7716	10R-1000 / 10R-7229	Voldoet aan Tier 2-emissies
249-0709 / 254-4183	10R-8989 / 10R-3263	Industriële generator-set (constant 1800 RPM)
355-6110 / 374-0750 / 618-0750	10R-8500 / 10R-8502	C16-derivaat (dezelfde pakkingvoetafdruk)

Kritieke montageopmerking:Hoewel de buitendiameter (35,2 mm) en de binnenopening (4,8 mm) van de pakking consistent blijven bij deze onderdeelnummers, is dedikte van de kalibratieplaatvarieert tussen de revisiebatches van de injectoren. Deze pakking wordt geleverd met een nominale dikte van 1,15 mm ± 0,02 mm – de mediaanwaarde die 90% van de bovengenoemde toepassingen dekt. Voor injectoren met specifieke trims op 'grote-hoogte' of 'arctische' gebieden raden we aan om een ​​extra vulring van 0,10 mm (afzonderlijk verkrijgbaar) te stapelen om de ontluchtingssnelheid nauwkeurig af te stemmen-.



In tegenstelling tot typische pakkingen die uitsluitend op hun afdichtingsvermogen worden beoordeeld, is dit onderdeel eengekalibreerde stroombegrenzer. De volgende bench- testgegevens (uitgevoerd op een Hartridge-injectortestbank bij een oliedruk van 22,5 MPa) kwantificeren de invloed ervan:

Parameter	Waarde	Effect van 0,05 mm slijtage
Statisch debiet (via opening)	82 ml/min bij 20 MPa	Stijgt met +9.5 ml/min
Compressiebelasting (bij 2,5 N·m klem)	187 N	Dalt tot 142 N (verlies van afdichting)
Thermische uitzettingscoëfficiënt	22 ppm/graad (tot 150 graden)	Behoudt 94% van de koude klemkracht
Bellenlektest (lucht, 10 psi)	0 bubbels / 30 seconden	>5 belletjes duiden op vervanging
Oppervlaktehardheid (Shore A)	78 ± 3	Verzacht tot < 65 na thermische veroudering

Grafische abstractie – het model van de ‘hydraulische weerstand’:
Visualiseer de pakking als eenvaste weerstand (R)in een parallel hydraulisch circuit. De regelklepmagneet fungeert als schakelaar; de pakking biedt de basisweerstand die bepaalt hoe snel de stuurdruk kan wegvloeien wanneer de klep opent. Onze pakking levert een consistente R--waarde van 4,2 MPa·s/ml, wat overeenkomt met de interne 'fuel mapping'-aanname van de C15 ECM. Een versleten pakking vermindert deze weerstand, waardoor het stuurcircuit effectief wordt "kortgesloten", wat leidt tot vroegtijdige injectie en buitensporige stijgingen van de cilinderdruk (kloppen).



Conventionele aftermarket-pakkingen maken gebruik van een cellulose/nitrilmengsel dat opzwelt bij blootstelling aan biodieselmengsels (B5 en hoger). Onze pakking gebruikt eenmeta-aramide (Nomex™-type) pulpmet een fenolbindmiddel op hoge- temperatuur, dat het volgende biedt:

Zwellingsweerstand:< 0,5% volumetoename na 72 uur onderdompeling in B20-brandstof/oliemengsel (versus > 4% voor cellulose).

Kruipontspanning:Behoudt 92% van de initiële klembelasting na 500 thermische cycli (25 graden → 150 graden → 25 graden), terwijl vezels van OE--kwaliteit doorgaans dalen tot 78%.

Randscheursterkte:8,2 N/mm (ASTM D1004) – cruciaal tijdens installatie, omdat de dunne binnenlip (0,8 mm breed) gevoelig is voor micro-scheuren als deze niet goed is uitgelijnd.

Visuele innovatie:Het pakkingoppervlak is voorzien van eenmicro-ruitpatroon met reliëf(0,02 mm diep) – geen decoratief element. Dit patroon zorgt voor een gecontroleerde "bite" in het bijpassende aluminium regelklepvlak, waardoor kleine krassen op het oppervlak (tot een diepte van 0,01 mm) worden gecompenseerd zonder dat het injectorlichaam opnieuw hoeft te worden gerepareerd.



De HEUI-injectorklem van de C15 vereist een aandraaiprocedure in twee- fasen die veel technici bij pakkingen over het hoofd zien:

Fase 1:Draai de borgbout van de regelklep vast2.0 N·m– hierdoor wordt de pakking tot zijn elastische limiet samengedrukt.

Fase 2:Warme motor tot 80 graden (thermostaatopening) – danopnieuw-aandraaien tot 2,5 N·m. Dit compenseert de aanvankelijke kruip van de pakking en stelt de uiteindelijke klembelasting in.

Kritieke waarschuwing:Door te veel -aandraaien (> 3,0 N·m) wordt het pakkingmateriaal in de oliegalerij geperst, waardoor een gedeeltelijke verstopping en een "hoge bloeding"-toestand ontstaat. Bij een te laag-koppel (< 1,8 N·m) wordt verbrandingsgas -in het oliecircuit geblazen, wat leidt tot schuimvorming en verlies van bedieningsdruk. Onze pakking omvat eenvisuele crush-indicator– een kleine getuigekraal aan de buitenrand die vlakker wordt tot 50% van de oorspronkelijke hoogte wanneer het juiste koppel wordt bereikt, waardoor giswerk wordt geëlimineerd.



Vraag 1: Mijn C15 verliest af en toe vermogen op hellingen, en de ET geeft "hoge brandstoftrim" weer op cilinder nr. 3. Kan deze pakking daar de oorzaak van zijn?
Ja. Een vermoeide pakking op cilinder nr. 3 zorgt ervoor dat overtollige olie uit de pilot-olie kan wegvloeien, wat de ECM ertoe aanzet de duur van de injector te verlengen (brandstoftrim > 2,5 mm³) om het koppel te behouden. Deze trimafwijking treedt op onder belasting. Vervang de pakking en voer een "injector leerreset" uit – de trim moet terugkeren naar onder ±1,0 mm³. Als dit niet het geval is, inspecteer dan de plunjer van de regelklep op slijtage.

Vraag 2: Deze pakking lijkt op een standaard O--ring. Waarom kan ik niet gewoon een generieke koperen sluitring met een binnendiameter van 35 mm gebruiken?
Omdat koperen ringen geen gecontroleerde porositeit of compressie-set-eigenschappen hebben. De interne structuur van de C15-pakking fungeert als eendemping membraan– het absorbeert hoog-drukpulsaties van de aandrijvende oliepomp (circa. 120 Hz bij 1800 tpm). Een metalen ring zendt deze pulsen rechtstreeks naar de regelklep, wat binnen 500 uur leidt tot geratel van de solenoïde en voortijdige uitval.

Vraag 3: Ik zie "10R-8500" en "10R-8501" vermeld staan ​​voor mijn injector (211-3023). Wat is het verschil en welk product vervangt uw product?
De 10R-8501 heeft een iets grotere binnenopening (4,95 mm) die wordt gebruikt voor varianten met hoog-pk (600+ pk). De 10R-8500 heeft de standaard opening van 4,80 mm. Ons product wordt geleverd met een gemiddelde diameter van 4,88 mm en is ontworpen om acceptabel te werken met beide kalibraties – maar voor optimale prestaties raden we de 10R-8500 (standaard) aan voor de meeste vrachtwagens op de snelweg, en de 10R-8501 voor maritieme/pomptoepassingen. Controleer het HP-label van uw motor.

Vraag 4: Kan ik deze pakking opnieuw gebruiken nadat ik de injector heb verwijderd voor het afstellen van de klepspeling?
Absoluut niet. De pakking ondergaat plastische vervorming (compressieset) tijdens de eerste koppelcyclus. Hergebruik ervan vermindert de klembelasting met wel 40%, waardoor interne lekkage ontstaat. Wij raden ten zeerste aan om deze elke keer te vervangen als de injector kapot is – de kosten van de pakking zijn triviaal in vergelijking met een getrokken kop vanwege de hydraulische vergrendeling.

Vraag 5: Ik gebruik B20-biodiesel. Gaat deze pakking sneller kapot dan bij standaard diesel?
Ons aramide/fenol-composiet is gedurende 2000 uur getest in B20 bij 85 graden – de gewichtstoename was 0,8% en het behoud van de treksterkte was 96%. De hogere solvabiliteit van biodiesel kan de oppervlaktelaag van molybdeendisulfide echter sneller wegspoelen; wij raden aan om de pakking elke 1500 uur te vervangen in plaats van elke 2000 uur bij gebruik van B20 of hoger.

Vraag 6: Hoe bewaar ik deze pakkingen? Ze lijken te vervormen als ze niet in de doos worden gelaten.
Bewaar ze in de meegeleverde anti{0}}statische zak, uit de buurt van direct zonlicht en ozonbronnen (elektromotoren). De aramidevezels zijn UV-gevoelig: 48 uur direct fluorescerend licht kan het bindmiddel aan de oppervlakte brengen-, waardoor de barststerkte met 12% wordt verminderd. Wij leveren elke pakking met een kartonnen voering om de vlakheid te behouden; verwijder de voering pas na installatie.
