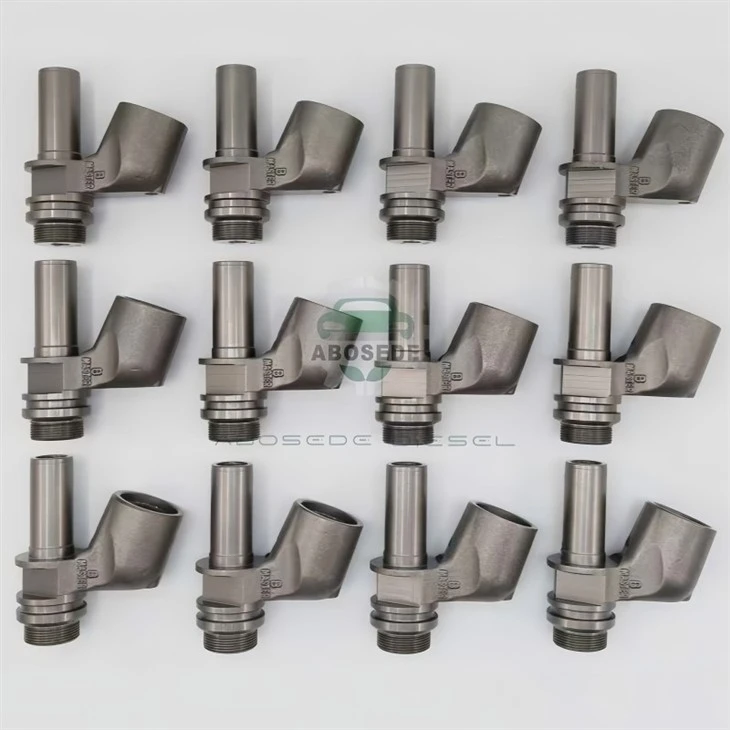

CAT C15-injectorbehuizing – oplossing voor drukgrensintegriteit en nauwkeurige uitlijning van componenten



In het CAT C15 hogedruk-brandstofinjectiesysteem wordt de injectorbehuizing (vaak het injectorlichaam of behuizing genoemd) vaak gezien als een eenvoudige behuizing die de interne componenten op hun plaats houdt. Deze perceptie onderschat de cruciale rol ervan als eendruk grensdie bestand moeten zijn tegen een raildruk van meer dan 2.000 bar en tegelijkertijd dienen als degeometrische referentievoor alle bewegende en afdichtende elementen binnen de injector. De behuizing definieert de concentriciteit tussen de plunjer, de regelklep en de spuitmondnaald-een relatie die de injectietiming, het spuitpatroon en de algehele brandstofefficiëntie bepaalt. Onze vervangingsbehuizing pakt een probleem aan dat vaak ten onrechte wordt gediagnosticeerd als slijtage van injectorcomponenten: het progressieve verlies van de concentriciteit van de boring, veroorzaakt door plaatselijke spanningsrelaxatie in het behuizingsmateriaal. Deze boringvervorming, zelfs op micrometerniveau, veroorzaakt zijdelingse belastingen op de plunjer en de regelklep, waardoor de slijtage wordt versneld en een onomkeerbare achteruitgang in de prestaties van de injector ontstaat.



De behuizing van de C15-injector ervaart drukcycli die schommelen van bijna -nul tot meer dan 2.000 bar bij elke injectiegebeurtenis, waardoor er tijdens de levensduur van de motor meer dan 10⁸ drukcycli worden opgebouwd. Generieke aftermarket-behuizingen maken vaak gebruik van standaard 4140-staal met conventionele verharding, dat niet de nodige weerstand biedt tegenlage-cyclusvermoeidheidbij de interne drukgrenzen. Onze behuizing is gesmeed uit een eigenmicro-gelegeerd staal(vergelijkbaar met 43CrMo4 maar met verbeterde toevoegingen van vanadium en niobium) dat de korrelstructuur verfijnt tot ASTM No. 8 of fijner. Deze korrelverfijning verhoogt de duurzaamheidslimiet van het materiaal met ongeveer 30%, waardoor de behuizing bestand is tegen drukschommelingen zonder microscheurtjes- te ontwikkelen in de interne oliegalerijen of bij de draadwortels. Bovendien wordt het insluitingsgehalte van het staal strikt gecontroleerd tot minder dan of gelijk aan 0,01% (per volume), waardoor spanningsverhogers worden geminimaliseerd die anders vermoeidheidsbreuken zouden veroorzaken in de hoge- spanningsgebieden naast de hoge- brandstofdoorgangen van de injector.







De interne boring van de behuizing is het meest kritische kenmerk voor de prestaties van de injector. Het vormt het loopoppervlak voor de plunjer en het afdichtingsoppervlak voor de regelklep. Onze behuizing is vervaardigd op een draaicentrum met hoge-precisie met een oppervlakteruwheidsspecificatie van Ra kleiner dan of gelijk aan 0,15 µm en eencilindriciteitstolerantie van 0,002 mmover de volledige boorlengte. Deze extreme precisie zorgt ervoor dat de plunjer een uniforme vloeistoffilm behoudt voor hydraulische bediening (in HEUI-systemen) of voor afdichting met lage- lekkage (in gewone- railtoepassingen). In praktische termen vermindert deze boringkwaliteit het schuren van de plunjer en verlengt de levensduur van zowel de plunjer als de behuizing zelf. We gebruiken een hoonproces dat een kruis-gearceerd oppervlaktepatroon creëert met een specifieke plaatsingshoek van 45 graden, waardoor het vasthouden van smeermiddel wordt geoptimaliseerd en de initiële slijtage- met ongeveer 20% wordt verminderd.



Onze injectorbehuizing is een directe mechanische vervanging voor de volgende OEM-injectorassemblages die worden gebruikt in de C15 op-snelweg-, industriële en maritieme varianten (inclusief Acert- en pre-Acert-configuraties):

OEM-injectornr.	OEM-injectornr.	OEM-injectornr.	OEM-injectornr.
191-3003	10R-8501	211-3027	244-7716
272-0630	10R-7229	10R-0957	200-1117
229-5919	10R-1000	249-0709	10R-9236
280-0574	10R-8989	211-3023	10R-8500
234-1400	253-0614	10R-3263	289-0753
10R-0958	211-3022	10R-0956	235-1400
253-0615	355-6110	20R-8047	10R-3264
211-3024	10R-8502	235-1401	253-0617
374-0750	20R-2284	211-3025	10R-0955
239-4909	254-4183	618-0750

Bevestiging van compatibiliteit: Alle vermelde injectorsamenstellen delen dezelfde behuizingsmontage-interface, oliegalerijpoortlocaties en draadpatronen van bevestigingsmiddelen. Onze behuizing is vervaardigd met de door de OEM-gespecificeerde klemkrachtcapaciteit, zodat deze het vasthoudkoppel-van 35 Nm zonder vervorming kan verwerken.



De behuizing is voorzien van meerdere schroefdraadvoorzieningen-voor de solenoïdeborgmoer, de- hogedrukconnector en de vasthoud--klem van de injector. Deze schroefdraden zijn onderhevig aan zowel cyclische belasting als corrosieve brandstofomgevingen. Onze behuizingsdraden zijn gerold en niet gesneden, waardoor de korrelstroom van het materiaal behouden blijft en de vermoeiingssterkte met ongeveer 40% toeneemt in vergelijking met gesneden draden. Daarnaast hanteren wij eendunne, uniforme mangaanfosfaatcoatingop alle oppervlakken met schroefdraad, waardoor er een smerende laag ontstaat die vreten tijdens de montage voorkomt-een veelvoorkomend probleem bij het installeren van nieuwe componenten in verouderde cilinderkoppen. Deze coating biedt ook corrosiebestendigheid tegen zure brandstofbijproducten, waardoor de integriteit van de schroefdraad behouden blijft, zelfs na langere onderhoudsintervallen.



Vraag 1: Kan ik de originele behuizing hergebruiken als deze er visueel goed uitziet, of wordt vervanging bij elke revisie aanbevolen?
A: Hoewel de behuizing een duurzaam onderdeel is, ondergaat deze een cyclische drukbelasting die cumulatieve vermoeidheid veroorzaakt. Wij adviseren vervanging elke tweede injectorrevisie (ongeveer 15.000–20.000 uur) of op elk moment wanneer de boringslijtage groter is dan 0,005 mm. Visuele inspectie alleen is onvoldoende om ondergrondse vermoeidheid op te sporen.

V2: Ik zie hetzelfde onderdeelnummer van de injector (bijvoorbeeld 10R-8501) in meerdere rijen in de compatibiliteitstabel verschijnen. Is uw behuizing geschikt voor alle revisies?
A: Ja, onze behuizing is ontworpen volgens de kernafmetingen die gebruikelijk zijn bij alle revisies van de vermelde injectoren. Kleine variaties (bijvoorbeeld de stijl van de solenoïdeconnector) hebben geen invloed op de pasvorm van de behuizing.

Vraag 3: Wat is het risico dat de mangaanfosfaatcoating van de behuizing het brandstofsysteem vervuilt?
A: De coating wordt alleen aangebracht op externe oppervlakken en oppervlakken met schroefdraad-deze komt niet in de brandstofdoorgangen terecht. De interne boring en hogedrukgalerijen blijven ongecoat om te voorkomen dat deeltjes in de brandstofstroom terechtkomen.

Vraag 4: Hoe maak ik tijdens de inspectie onderscheid tussen een scheur in de behuizing en een oppervlaktedefect?
A: Gebruik kleurstof-penetrantinspectie (DPI). Een barst zal de kleurstof na ontwikkeling vasthouden en een duidelijke lijn vertonen. Oppervlaktekrassen of bewerkingssporen houden geen kleurstof vast. Als DPI niet beschikbaar is, kan een magnetische deeltjesinspectie ook worden gebruikt voor ferritische behuizingen.

Vraag 5: Is uw behuizing geschikt voor de hogere injectiedrukken (tot 2.400 bar) die worden gebruikt bij sommige C15-prestatie-upgrades?
A: Onze behuizing heeft een druk-geschat tot 2500 bar met een barstveiligheidsfactor van 4,0, wat een marge biedt boven de meeste afstemmingsniveaus op de aftermarket. Wij raden echter altijd aan om de drukspecificaties bij uw injectorleverancier te verifiëren.

Vraag 6: Kan ik deze behuizing installeren in een C15-motor die oorspronkelijk een ander OEM-injectoronderdeelnummer gebruikte dat niet vermeld staat?
A: De afmetingen van de behuizing zijn gebaseerd op de standaard C15-injectorinterface. Als het onderdeelnummer van uw injector niet wordt vermeld, maar dezelfde montage-, draad- en boringgeometrie heeft, zou het compatibel moeten zijn. Neem voor verificatie contact op met onze technische ondersteuning met het onderdeelnummer van uw specifieke injector.
