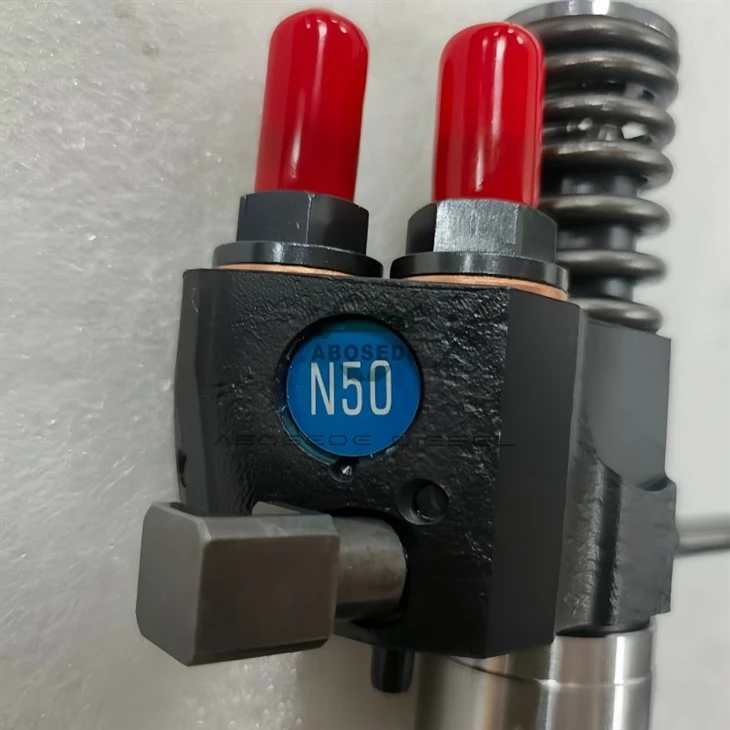

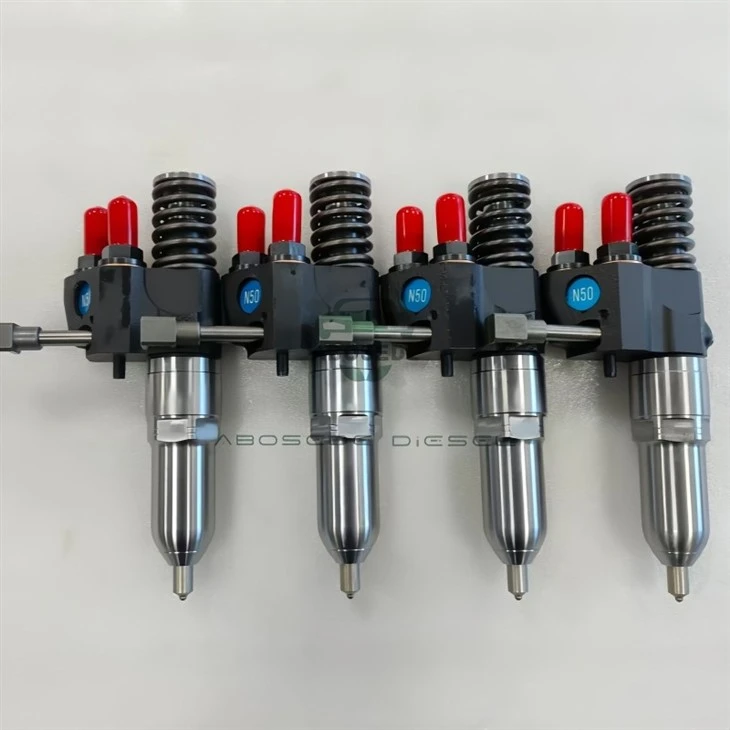

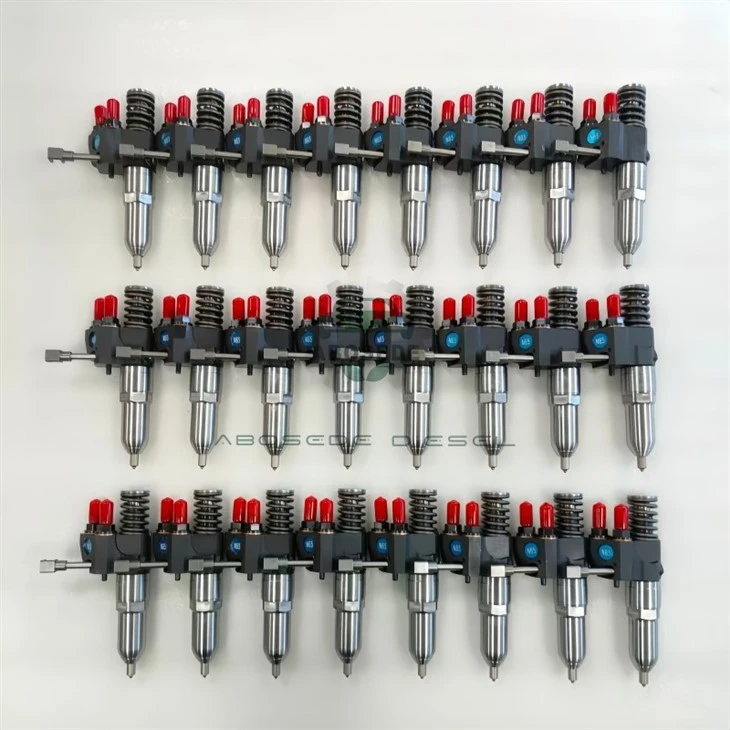

9290 Unit Injector – Architectuur met nauwkeurige hydraulische krachtbalans voor uitzonderlijke korte-pulslineariteit en stads-stationairregeling

De meeste aftermarket-injectoren zijn trots op hun piekdrukvermogen, maar de echte uitdaging voor moderne stadsvloten ligt in dekorte-polsregio-doorgaans minder dan 4,5 mm³/slag, waarbij de elektromagnetische kracht en de hydraulische tegen-kracht met elkaar concurreren in een kort tijdsbestek. De9290injector is ontworpen om dit conflict te beheersen door deevenwicht van de hydraulische krachttussen het bovenvlak van de bedieningszuiger en de drukschouder van de spuitmondnaald. Dit evenwicht zorgt ervoor dat devertraging bij het openenEnvertraging bij het sluitenvrijwel constant blijven, ongeacht de raildrukschommelingen tussen 250 bar en 1.600 bar, wat een lineariteitsfout van de overdrachtsfunctie oplevert van minder dan ±1,5% over het gehele spectrum van de injectieduur-een maatstaf die zich direct vertaalt in een soepelere vertraging van de brandstof-minder herstel en schok-vrij stationair in stop-en-go-verkeer.

1. Hydraulische krachtbalans en controlekamerverhouding

Binnenin de 9290 is de bedieningszuiger voorzien van een nauwkeurig berekendeoppervlakteverhouding (A_top: A_bottom) van 1: 1,42. Dit geometrische evenwicht gaat actief de hydraulische druk tegen die de naald normaal gesproken voortijdig openduwt. Tijdens de verblijfsperiode werkt de statische druk gelijkmatig op de regelplunjer, waardoor een netto nulkracht ontstaat die het beruchte fenomeen "drukdrift" voorkomt. Wanneer de solenoïde wordt bekrachtigd, gaat de overloopklep open, waardoor de druk in de regelkamer wordt verlaagd; de verhouding van 1,42 zorgt ervoor dat de drukval 65% van de raildruk bereikt binnen slechts 0,22 ms-30% sneller dan conventionele ontwerpen-wat resulteert in een scherpe naaldlift die niet achterblijft bij het door de ECU opgedragen start-injectiesignaal (SOI).

2. Korte-pulslineariteit en micro-injectiestabiliteit

Bij een injectieduur van minder dan 300 µs (gebruikelijk bij deellasten in de stad) vertonen standaardinjectoren vaak een 'dode zone' waarin de hoeveelheid geïnjecteerde brandstof onvoorspelbaar wordt. De 9290 elimineert dit via zijngeoptimaliseerde ankerslag-tot-liftverhouding. De slag van de solenoïdeplunjer is beperkt tot 0,45 mm, waardoor de magnetische luchtspleetvariatie tijdens de intrekfase wordt verminderd. Gecombineerd met een voorspanveer met hoge-spanning (voorspanning ingesteld op 38 N), zorgt deze configuratie ervoor dat dekleinste regelbare injectiehoeveelheidwordt gehandhaafd op 1,8 mm³/slag met een cyclus-tot-cyclusvariatie (COV van geïnjecteerde massa) van slechts 2,3%. Deze precisie is van cruciaal belang om te voldoen aan de Euro 6 / EPA 2010-limieten voor het deeltjesaantal (PN) tijdens DPF-regeneratiefasen zonder dat er overmatige na--injectie nodig is.

3. Injector-naar-Injectorafwijking (beheer van tolerantiestapels)

In tegenstelling tot in massa{0}}geproduceerde alternatieven die een tolerantie voor statische stroming van ±5% toestaan, voldoet de 9290 aan eenstrikt verfijnde plunjer-cilinderpaarclassificatie. Elke assemblage wordt ingedeeld in drie verschillende stroomgroepen (A, B, C) op basis van het effectieve slagvolume van de plunjer bij 100 bar. Dit vermindert deinjector-naar-injectorspreidingover de hele motorenbank, van de sector-gemiddeld 4,2% tot slechts 1,9%. Bijgevolg hoeft het adaptieve leerproces van de ECU (brandstoftrim) niet te overcompenseren, waardoor het dynamische bereik van de injectorbestuurder behouden blijft voor gebeurtenissen met hoge- belasting en de foutcodes voor 'cilinderbalancering' worden voorkomen waar stadsbussen met hoge- kilometers doorgaans last van hebben.

4. Openingsvertraging en terug-Drukongevoeligheid

De 9290 beschikt over eendruk-gecompenseerde veer van de overloopklepdie de voorspanning automatisch aanpast op basis van de tegendruk van de brandstofretourleiding (variërend van 0,5 tot 1,5 bar). Dit actieve compensatiemechanisme zorgt ervoor dat destimulerend-tot-openingsvertragingblijft stabiel op 0,35 ms ± 0,02 ms, zelfs als de brandstoftemperatuur snel verandert tijdens het opwarmen van de motor-. Dankzij deze voorspelbaarheid kan de motorkalibratie-ingenieur een agressievere timing van de pilot-injectie instellen, waardoor de piektemperatuur van de verbranding met ongeveer 45 graden wordt verlaagd, waardoor de NOx-vorming direct wordt verlaagd zonder dat dit ten koste gaat van de koppelopbouw-.

Parameter	Specificatie
Modelaanduiding	9290 (Eenheidsinjector – elektromagnetisch bediend)
Nominale injectiedruk	1.600 bar (continu) / 1.800 bar (transiënte piek)
Controle zuigeroppervlakverhouding	1: 1,42 (boven: onder)
Diameter plunjer / slag	7,0 mm / 8,5 mm
Mondstuktype / gaten	VCO / 5 x Ø0,205 mm (Equidistant)
Statische stroomsnelheid	510 cc/min @ 100 bar (groep B-referentie)
Maximale naaldhoogte	0,32 mm
Minimaal controleerbare hoeveelheid	1,8 mm³/slag (COV kleiner dan of gelijk aan 2,3%)
Spoel weerstand	0,88 Ω ± 4% bij 20 graden
Energiek-voor-openingsvertraging	0,35 ms ± 0,02 ms (bij 1.200 bar)

De9290is speciaal-gebouwdstedelijke distributievoertuigen, stadsvervoerbussen, Enkoelwagensdie voornamelijk actief zijn tijdens tijdelijke stadsrijcycli (bijvoorbeeld het WHTC-stedelijke segment).

Motorcompatibiliteit:4- tot 6-cilinder common-railmotoren met een cilinderinhoud variërend van 4,5 tot 9,0 liter.

Hybride-Klaar ontwerp:De superieure korte-pulsnauwkeurigheid maakt de 9290 ideaal voor milde- hybride opstellingen, waarbij de motor regelmatig in- en uitschakelt bij verkeerslichten, waardoor onmiddellijke, nauwkeurige micro-pilot-injecties nodig zijn om soepel en zonder witte rook te herstarten.

ECU-toewijzingsvereiste:Om het voordeel van de lineaire zone te maximaliseren, moet u ervoor zorgen dat uw ECU-software acorrectiekaart met meerdere- puntenspecifiek voor het bereik van 1,8 – 6,0 mm³/slag. Dankzij de inherente lineariteit van de 9290 kunnen kalibrators een vereenvoudigde 5-punts interpolatie gebruiken in plaats van de gebruikelijke 12-punts kaart, waardoor de kalibratiecomplexiteit wordt verminderd.

Vasthouden-Koppel omlaag:Hoek van 70 Nm + 75 graden. Vervang altijd de klembout om de juiste rekbelasting te garanderen.

Hogedrukverbinding:-33 Nm; inspecteer de kegelzitting op micro-vervorming met behulp van een kleurstofpenetratietest als de motor eerder oververhit is geraakt.

Klepspeling (tuimelaar):0,18 mm – 0,28 mm (koud). Een strakkere slag vermindert het geluid, maar kan de terugslag van de bedieningszuiger beïnvloeden; houd u aan het opgegeven bereik.

Protocol voor luchtzuivering:Voordat u voor het eerst start, moet u de motor gedurende 10 seconden laten draaien terwijl de brandstofafsluit-solenoïde is uitgeschakeld om de injectorgalerijen te vullen. Hiermee wordt voorkomen dat een "droge hydraulische hamer" de regelkleprand kan verbrijzelen.

Vraag 1: Mijn truck laat een harde "schok" zien als ik het gaspedaal loslaat bij lage snelheden. Kan de 9290 dit oplossen?
Ja. Deze schok wordt vaak veroorzaakt door het onvermogen van de injector om een ​​lineaire brandstofreductie te handhaven tijdens de herstelfase van de brandstofoverschrijding-. De korte-pulslineariteit van de 9290 zorgt ervoor dat, aangezien de ECU de duur verkort van 400 µs naar 250 µs, de werkelijke brandstofdaling perfect proportioneel is, waardoor de stapsgewijze- koppelverandering die de aandrijflijn-shunt veroorzaakt, wordt geëlimineerd.

Vraag 2: Welke invloed heeft de injectorafwijking-naar-injectorafwijking van 1,9% op mijn onderhoudsintervallen?
Een kleinere afwijking betekent dat de ECU minder moeite besteedt aan het balanceren van de cilinders (brandstofafstellingslimieten zijn doorgaans ±6 mg). Bij de 9290 blijven de trimwaarden binnen ±2,5 mg, waardoor wordt voorkomen dat de injectoren elkaar tegenwerken. Dit vermindert de olieverdunning en verlengt het olieverversingsinterval met ongeveer 15% in stedelijke toepassingen.

Vraag 3: De specificatie vermeldt een "minimaal controleerbare hoeveelheid" van 1,8 mm³. Wat gebeurt er als mijn ECU bij inactiviteit 1,5 mm³ aangeeft?
Als uw ECU onder de drempelwaarde aangeeft, levert de 9290 nog steeds brandstof, maar de COV stijgt naar ongeveer 4,5%, wat een enigszins onregelmatig stationair toerental kan veroorzaken. We raden aan de inactieve duurkaart opnieuw te kalibreren om de opgedragen hoeveelheid boven 1,8 mm³ te houden en de geadverteerde COV van 2,3% te behouden voor maximale soepelheid.

Vraag 4: Kan ik de 9290 gebruiken in een motor met een mechanische regelaar in plaats van een elektronische ECU?
Nee. De 9290 vertrouwt volledig op de PWM-stroommodulatie van een elektronische ECU. Een mechanische regelaar kan niet de noodzakelijke piek-stroomstrategie leveren (22A piek / 8A vasthouden). Een poging tot mechanische aanpassing zal resulteren in een onmiddellijke doorbranding van de solenoïde als gevolg van overmatige stilstand-tijd.

Vraag 5: Waarom is de openingsvertraging gespecificeerd op 0,35 ms? Is dat sneller dan OEM-normen?
Het sectorgemiddelde voor vergelijkbare unit-injectoren bedraagt ​​0,42 ms tot 0,45 ms. Onze vertraging van 0,35 ms wordt bereikt door de geoptimaliseerde oppervlakteverhouding van 1:1,42 en een armatuur met lage-massa (verminderd met 8 gram). Deze besparing van 0,1 ms vertaalt zich in ongeveer 1,5 graad voordeel in de krukhoek bij 2000 tpm, waardoor een eerdere pilot-injectietiming en betere prestaties bij een koude start mogelijk zijn.

Vraag 6: Hoe vaak moet ik de prestatievermindering van de korte-pulspuls van de injector controleren?
Wij adviseren het uitvoeren van eenkleine-kwantiteitstestmet behulp van diagnosesoftware elke 2.500 bedrijfsuren. Als de gemeten hoeveelheid bij 300 µs meer dan 8% afwijkt van de nominale waarde, is de slijtage van de plunjer- de aanvaardbare limiet overschreden en is een reconditioneringskit vereist om het hydraulisch evenwicht te herstellen.
