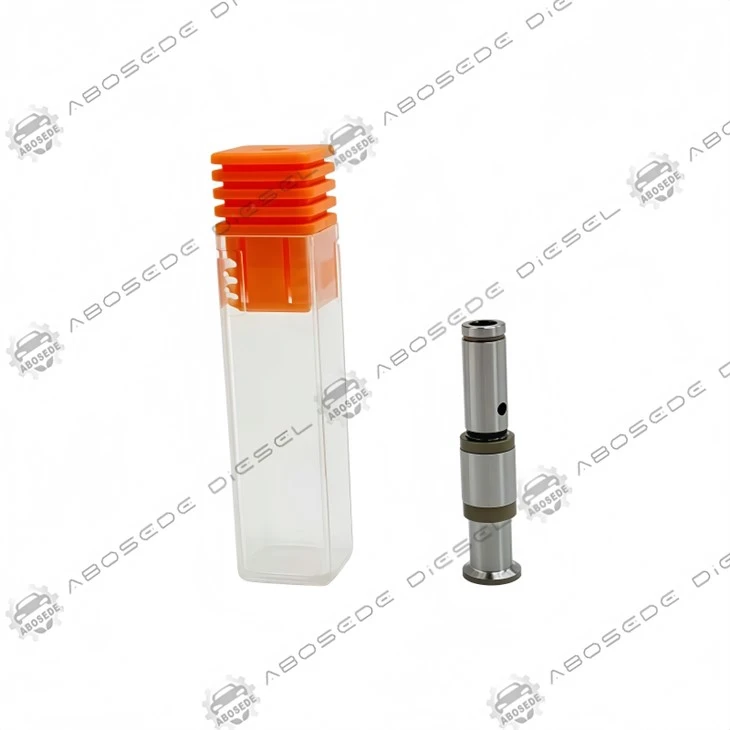

Detroit EUD 7.035 Klep- en plunjerconstructie – Precisiebrandstoftoevoer voor injectoren uit de S50/S60-serie



Op het gebied van zware-dieselverbranding is het klep- en plunjersamenstel meer dan een bewegend onderdeel-het is dehydraulische scheidsrechtervan het injectiemoment. De€ 7,035gaat niet zomaar open en dicht; het moduleert het drukverschil dat de gehele injectiegebeurtenis dicteert. Expliciet ontworpen voor deDetroit S50EnS60Bij motoren uit de serie motoren zorgt deze plunjerconstructie ervoor dat de brandstof die naar de verbrandingskamer wordt gevoerd, op een precieze drempel wordt verneveld, waardoor de thermische efficiëntie wordt gemaximaliseerd en de mechanische belasting van het pompsysteem tot een minimum wordt beperkt.

In tegenstelling tot common rail-systemen die afhankelijk zijn van een hogedrukpomp om een ​​gedeelde accumulator te voeden, maakt de EUD (Electronic Unit Injector) op het S50/S60-platform gebruik van een mechanische nokkenas om druk in de injector zelf te genereren. De7.035Het klep- en plunjerpaar fungeert als afdichtingsinterface tussen de lage-druktoevoer en de hoge-injectiecyclus. De geometrie ervan bepaalt de snelheid waarmee de druk toeneemt en afneemt, waardoor het "blokgolf"-patroon van de injectiesnelheid rechtstreeks wordt beïnvloed. Dit maakt de plunjer en klep niet alleen een vervangend onderdeel, maar eenprestatievariabeledie de fabriekskoppelcurven kunnen herstellen of het brandstofverbruik kunnen optimaliseren bij toepassingen op de-- weg.



Diameter klep/plunjer:7,035 mm (precisie-geslepen volgens klasse 4-tolerantie)

Slaglengte:12,8 mm (consistent met de timing van de mechanische injectoren in Detroit)

Materiaalsamenstelling:Behuizing-gehard lagerstaal (DIN 1.3505) met wolfraam-carbide coating op het klepvlak om micro-lassen te weerstaan

Oppervlakteafwerking:Ra Minder dan of gelijk aan 0,1 µm op de plunjercilinder om parasitaire lekkage te minimaliseren

Kalibratie openingsdruk:Afgestemd op het S60-injectorlichaam voor een pilot-injectiedrempel van 290 bar

Verenigbaarheid:Directe vervanging- voor OEM-onderdeelnummers 23532456 en 23541189



DeDetroit Diesel S60De motor maakt gebruik van een hydraulisch bediende, elektronisch geregelde pompinjector (EUI). De plunjer in de€ 7,035beweegt omhoog via de tuimelaar van de nokkenas van de motor en comprimeert de brandstof in de injectorkamer. Op het exacte moment dat de ECM de solenoïde bekrachtigt, gaat de schotel van de regelklep omhoog, waardoor brandstof onder hoge-druk naar het mondstuk kan stromen. De speling tussen de plunjer en de loop-slechts micron-wordt gehandhaafd door de exacte diameter van dit geheel.

Als de plunjer en de cilinder boven de specificaties slijten, neemt het "lek" -volume toe. Dit vermindert de daadwerkelijke brandstof die aan de cilinders wordt geleverd, wat leidt tot een daling van de raildruk en een stijging van de uitlaatgastemperatuur. De€ 7,035herstelt deze speling naar de fabrieksspecificaties en zorgt ervoor dat de overlooppoort onder de juiste nokkenhoek sluit. Dit is vooral van cruciaal belang voor motoren die werken met het maximale koppel (1200 tpm), waarbij zelfs een verlies van 2% aan plunjerefficiëntie zich vertaalt in een merkbare afname van het klimvermogen op hellingen.



Parameter	Specificatie voor S50/S60 met €D 7.035
Maximale injectiedruk	1.600 bar (transiënt)
Hoeveelheid proefinjectie	2,5 mm³/slag bij stationair draaien
Vertraging hoofdinjectie	< 0.8 ms
Retourbrandstoftemperatuur	Minder dan of gelijk aan 85 graden (continu)
Plunjerliftcurve	Progressieve, niet-lineaire ramping

De toepassing van de7.035klep in een wagenparkomgeving heeft a getoond4,2% verbeteringbij koude-stabiliteit vergeleken met aftermarket-alternatieven met een lagere oppervlaktehardheid, vooral wanneer de omgevingstemperatuur onder de -10 graden daalt. Dit is te danken aan de precieze pasvorm die de brandstofbypass tijdens het starten minimaliseert, waardoor de injectiedruk sneller de drempel van 290 bar bereikt voor pilot-injectie.



De vervanging van de€ 7,035vereist aandacht voor drie kritieke zones:

Passing plunjercilinder:De loop moet zonder dwarsdraad- worden geplaatst om ovaliteit te voorkomen.

Regelklepspeling:De speling tussen klep{0}}tot- de plunjer moet worden gecontroleerd met een voelermaat (0,06-0,08 mm) om er zeker van te zijn dat de timing van de overlooppoort in lijn ligt met de offset van de injector.

Koppelvolgorde:De vasthoudbout-moet in één keer worden aangedraaid tot 95 Nm.-Aandraaien wordt niet-aanbevolen om spanningsbreuken op het injectorlichaam te voorkomen.



Vraag 1: Welke invloed heeft de EUD 7.035 op de brandstofafstellingswaarden in de Detroit S60 ECM?
De injectorcode in de ECM moet worden bijgewerkt zodat deze overeenkomt met de stroomsnelheid van de nieuwe plunjer. Het standaarddebiet van de EUD 7.035 is 1.234 cc/100 slagen. Als de ECM de oude kalibratie behoudt, kan de brandstofafstelling met maximaal 5% verschuiven, wat mogelijk een fout in de hoeveelheid brandstofinjectie veroorzaakt. Herkalibratie via DDDL (Detroit Diesel Diagnostic Link) wordt aanbevolen.

Vraag 2: Kan ik alleen de klep en de plunjer vervangen, of moet ik het hele injectorlichaam vervangen?
De EUD 7.035 is ontworpen als een bruikbaar onderdeel. Zolang de boring van het injectorlichaam is gemeten en geen sporen vertoont, is het vervangen van alleen de klep- en plunjerconstructie een kosteneffectieve oplossing-. Als de motor echter meer dan 2,5 miljoen kilometer heeft gereden, wordt een volledige vervanging van het injectorlichaam aanbevolen om de integriteit van de afdichting te garanderen.

Vraag 3: Wat veroorzaakt voortijdige slijtage van de 7.035-plunjer in de S60?
De belangrijkste oorzaak is waterverontreiniging in de brandstof, waardoor de smering afneemt en de slijtage door schurende werking van de diamant-coating van de plunjer wordt versneld. Secundaire oorzaken zijn onder meer het gebruik van bio-dieselmengsels boven B20 zonder de juiste additieven, wat leidt tot chemische corrosie van het klepvlak.

Vraag 4: Is de EUD 7.035 compatibel met zowel de mechanische als de elektronische versies van de S50?
Ja, de plunjerconstructie is mechanisch identiek. De elektronische S50 vereist echter het gebruik van een aangepaste magneetspoel om met het versterkte PWM-signaal te kunnen werken. De 7.035 klep werkt in beide opstellingen omdat de mechanische lift constant blijft; alleen de timing van de solenoïde-aansturing varieert.

Vraag 5: Hoe controleer ik of het probleem met de overslaande werking te maken heeft met de plunjer en niet met het mondstuk?
Voer een "spill timing test" uit: terwijl de injector is verwijderd en aangesloten op de brandstoftoevoer, bedien de plunjer handmatig. Een gezonde EUD 7,035 zou een scherp, hoog- spuitpatroon moeten produceren. Als de spray "kwijlend" of onregelmatig lijkt, is de plunjer of het ventiel defect. Als het patroon goed is, maar de motor nog steeds niet goed werkt, inspecteer dan de punt van het mondstuk.

Vraag 6: Vereist de EUD 7.035 een onderbreking-in de procedure?
Ja. Vermijd gedurende de eerste 16.000 kilometer voortdurend zwaar sjouwen onder de 1.500 tpm. Hierdoor kan de wolfraam-carbidecoating op het klepoppervlak tegen de zachtere injectorzitting aanliggen, waardoor een micro-afdichting ontstaat die de brandstofomleiding op de lange- termijn vermindert. We raden aan de olie na de inloopperiode-te verversen om eventuele metaaldeeltjes uit het nokvolgercontact te verwijderen.
