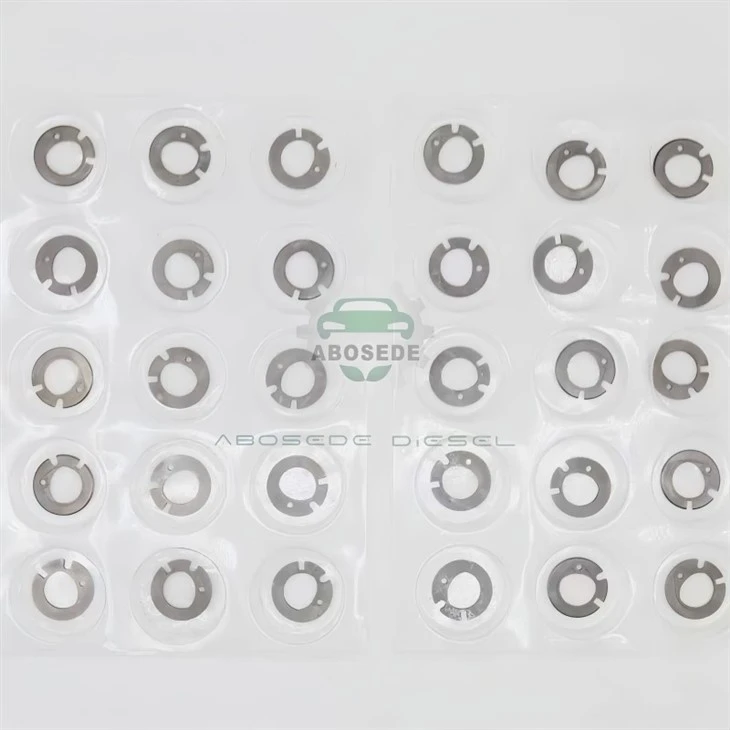

CAT 3500B regelkleppakking – afstandsstuk met hoge-compressie voor EUI-injectorstapel|Klembereik van 3,0 N·m



In het Caterpillar 3500B EUI-systeem (Electronic Unit Injector)-een platform dat 16-scheepsvoortstuwingsmotoren, 2,5 MW generator-sets en mijnbouwvrachtwagens aandrijft, vervult de pakking van de regelklep een functie die uiterst kritisch is: hij handhaaft deintegriteit van de hydraulische kolombinnen het hogedrukcircuit van de injector. In tegenstelling tot kleinere MEUI-motoren waarbij de pakking voornamelijk dient als afstandsstuk of slagbegrenzer, moet de pakking van de 3500B bestand zijn tegen een bedieningsdruk van 28 MPa, terwijl de stijfheid van de vloeistofkolom tussen de regelklep en de versterkerzuiger behouden blijft. Elk dikteverlies in deze pakking vermindert de voorspanning op de activeringsvloeistofkolom, waardoor samendrukbaarheid (sponsachtigheid) wordt geïntroduceerd die de drukoverdracht met 0,15–0,20 ms vertraagt. Bij 1.800 tpm (de typische nominale snelheid van de 3500B) vertaalt deze vertraging zich in een vertraging van de injectietiming met 2 graden, wat leidt tot hogere uitlaatgastemperaturen en verhoogde spanning in de turbocompressor.

Ons product is een regelkleppakking van technische-kwaliteit, speciaal ontwikkeld voor de hoge-druk EUI-injectorstapel van de 3500B, vervaardigd uit eenmeer-laags metaal-elastomeer composietdat verbrijzelingsweerstand combineert met vloeistofafdichting. Deze pakking is ontworpen om de hydraulische stijfheid van de aandrijfvloeistof te behouden bij aanhoudend hoge- drukwerking, waardoor een consistente injectietiming voor alle 16 cilinders wordt gegarandeerd.



Deze pakking is dimensionaal gevalideerd voor de volgende 3500B-motorconfiguraties en serienummergroepen:

Motormodel	Serieel voorvoegsel	Primaire toepassing	Snelheidsbeoordeling
3508B	9HN, 2AW	Mariene voortstuwing/gen-set	1.800 tpm (60 Hz)
3512B	3DM, 4TN	Mijnbouwvrachtwagen/graafmachine	1.750–2.100 tpm
3516B	5PS, 6NZ	Grote generator-set / marine hoofdleiding	1.500–1.800 tpm
3516B HD	7TJ, 8PK	Industrieel met hoge- waterverplaatsing	1.800 tpm constant

Kritieke dimensionele opmerking:De 3500B regelkleppakking heeft een buitendiameter van42,0 mm-aanzienlijk groter dan alle pakkingen uit de C--serie (C12: 34,5 mm; C15: 35,2 mm). De ongecomprimeerde dikte is1,50 mmmet een centrale opening van5,10 mm. Deze afmetingen zijn specifiek voor de grotere injectorarchitectuur van de 3500B en zijn dat ookniet uitwisselbaarmet eventuele kleinere MEUI-motoronderdelen.



Voor de 3500B worden de prestaties van de pakking gekwantificeerd door de invloed ervan op de bulkmodulus van de aandrijfvloeistof in de injector. De volgende gegevens zijn afgeleid van hoogfrequente druktransducermetingen tijdens de werking van de injector:

Parameter	Nieuwe pakkingspecificatie	Vervangingsdrempel
Hydraulische kolomstijfheid (vertraging drukoverdracht)	< 0.12ms	>0,18 ms (timingvertraging)
Statisch lekpercentage (28 MPa activeringsolie)	0,0 ml/min (bubbel-dicht)	>0,2 ml/min (interne lekkage)
Ongecomprimeerde dikte	1,50 mm ±0,015 mm	< 1.42mm (compression set failure)
Verbrijzelingsweerstand (maximale belasting vóór opbrengst)	> 4,000 N	N.v.t. (ontwerpveiligheidsmarge)
Thermische maatverandering (20 graden → 140 graden)	< 0.01mm	>0,03 mm (materiaaldegradatie)

Grafische abstractie – het ‘druktransmissievertraging’-model:
Visualiseer de injector als een hydraulische versterker: de regelklep gaat open, waardoor de druk uit de bedieningskolom vrijkomt, waardoor de versterkerzuiger kan bewegen. De dikte van de pakking bepaalt het initiële volume van de bedieningskolom. Een dunnere pakking verkleint dit volume, waardoor er minder vloeistof beschikbaar is om de drukval over te brengen. Dit vermindert het hydraulische vermenigvuldigingseffect, waardoor de injectiedruk effectief wordt verlaagd voor dezelfde plunjerslag. Onze pakking van 1,50 mm herstelt het volume van de fabriekskolom en zorgt ervoor dat de volledige bedieningsdruk van 28 MPa wordt overgebracht naar de versterkerzuiger.



De hogere drukken en grotere afmetingen van de injectoren van de 3500B vereisen een pakking die de stijfheid van metaal combineert met de vervormbaarheid van elastomeer. Ons ontwerp omvat:

Buitenste draagring (staal):Een 0,5 mm dikke roestvrijstalen ring die structurele stijfheid biedt en ervoor zorgt dat de pakking niet extrudeert onder een druk van 28 MPa. De stalen ring fungeert tevens als eenverpletteren stoppen, waarbij de maximale compressie wordt beperkt tot 0,20 mm om schade aan het aluminium injectorlichaam door te strak aandraaien te voorkomen.

Elastomere afdichtingslaag (FKM):Een laag van 0,6 mm hoog-fluorfluorelastomeer gebonden aan beide zijden van de stalen ring. Deze laag past zich aan aan oppervlakte-onregelmatigheden op het kleplichaam en de afstandhouder en zorgt voor een nul-lekafdichting, terwijl er toch een lichte aanpassing mogelijk is voor afwijkingen in de thermische uitzetting.

Openingsinzetstuk (messing):Een nauwkeurig-bewerkte koperen ringpers-die in het midden is gemonteerd en de vorm definieertOpening van 5,10 mmmet een tolerantie van ±0,01 mm. Het messingmateriaal is bestand tegen erosie door oliestroming met hoge- snelheid.

Visuele innovatie – Diktekleurcodesysteem:
Elke pakking is laser-gegraveerd met een kleur-gecodeerde ring aan de buitenrand:

Zilveren ring= 1.48–1,50 mm

Gouden ring= 1.50–1,52 mm
Met dit systeem kunnen technici snel de juiste dikte verifiëren zonder de pakking van de injectorstapel te verwijderen.



De grotere injectorstapel van de 3500B vereist een nauwkeurige meting van de totale stapelhoogte vóór en na de installatie van de pakking:

Stap 1 – Nulmeting:Terwijl de oude pakking op zijn plaats zit, meet u met een dieptemeter de afstand vanaf de voorkant van het injectorlichaam tot de bovenkant van het afstandsstuk van de regelklep. Noteer deze waarde.

Stap 2 – Vervanging van de pakking:Verwijder de oude pakking, reinig beide pasvlakken en installeer de nieuwe pakking met het koperen inzetstuk gecentreerd boven de vloeistofdoorgang.

Stap 3 – Koppeltoepassing:Draai de borgbout vast3.0 N·m-de 3500B gebruikt een grotere M6-bout vergeleken met de M5 uit de C--serie. Pas het koppel toe in drie fasen: 1,0 → 2,0 → 3,0 N·m.

Stap 4 – Meting na-installatie:Meet de stapelhoogte opnieuw. Deze moet met exact 1,50 mm ± 0,02 mm toenemen (de dikte van de pakking). Elke afwijking duidt op een verkeerde uitlijning of vervuiling.

Hydraulische test:Na de installatie laat u de injector handmatig draaien met behulp van een testbank om te verifiëren dat de druktransmissievertraging binnen de 0,12 ms-specificatie ligt. Een vertraging van meer dan 0,18 ms geeft aan dat de pakking te dun is of niet goed zit.



Vraag 1: Onze 3516B gen-set heeft ongelijkmatige uitlaattemperaturen over de cilinders. De motor heeft 6.000 uur. Kunnen de pakkingen de oorzaak zijn?
Ja-ongelijke pakkingslijtage over verschillende cilinders (als gevolg van thermische gradiënten in het motorblok) zorgt voor wisselende stijfheid van de kolommen, waardoor elke injector een iets andere timing heeft. Dit manifesteert zich als de uitlaattemperatuur zich boven de 50 graden uitbreidt. Het vervangen van alle 16 pakkingen als een op elkaar afgestemde set vermindert doorgaans de temperatuurspreiding tot onder de 25 graden.

Vraag 2: Hoe verhoudt deze pakking zich tot de OEM-versie in brandstofomgevingen met een hoog-zwavelgehalte?
Ons FKM-elastomeer is geformuleerd met een hoger fluorgehalte (70% versus 66% van OEM's), wat een superieure weerstand biedt tegen door zwavel-geïnduceerde verharding. In markten waar nog steeds > 500 ppm zwavelbrandstof wordt gebruikt, behoudt onze pakking zijn elastomere eigenschappen ongeveer 2.000 extra uren vergeleken met OEM.

Vraag 3: Het gespecificeerde aanhaalmoment van de borgbout voor de 3500B is 3,0 N·m. Kan ik een lager aanhaalmoment gebruiken om de schroefdraad te beschermen?
Nee-de specificatie van 3,0 N·m is vereist om de noodzakelijke klembelasting van 3.200 N te bereiken. Onder-aandraaien tot 2,5 N·m vermindert de klembelasting met 20%, waardoor het samendrukken van de pakking wordt verminderd en de elastomere laag na verloop van tijd kan ontspannen, waardoor het volume van de bedieningskolom toeneemt en de timing wordt vertraagd. Hierdoor wordt het motorvermogen met ongeveer 2% verminderd.

Vraag 4: Onze 3500B werkt in een maritieme omgeving met veel trillingen. Heeft deze pakking trillingsbestendige eigenschappen-?
De stalen buitenste draagring zorgt voor een stijf klempad dat bestand is tegen het losraken van de borgbout door trillingen. Bovendien heeft het FKM-elastomeer een dempingscoëfficiënt van 0,12, die hoogfrequente (200-500 Hz) trillingen absorbeert die anders wrijvingsslijtage aan de pakkingvlakken zouden veroorzaken.

Vraag 5: Kan deze pakking worden gebruikt op een 3500B die is omgebouwd naar dubbele- aardgas/dieselbrandstof?
Bij dubbele{0}}brandstofconversies wordt doorgaans de dieselinjectiedruk verlaagd, waardoor de bedieningsdruk wordt verlaagd. Dit is geen probleem-de pakking sluit nog steeds af en zorgt voor de juiste afstand. De verminderde druk betekent echter dat de elastomere laag mogelijk niet volledig wordt samengedrukt; Wij raden u aan de stapelhoogte te controleren om er zeker van te zijn dat de pakking goed op zijn plaats zit.

Vraag 6: Wat is de houdbaarheid van deze pakking en hoe moet deze worden bewaard?
De metalen-elastomere constructie heeft een houdbaarheid van 5 jaar wanneer deze wordt bewaard in de meegeleverde anti-statische zak bij 15–25 graden. Vermijd het stapelen van zware voorwerpen op de pakkingen, omdat de stalen ring kan vervormen onder aanhoudende puntbelastingen.

---
