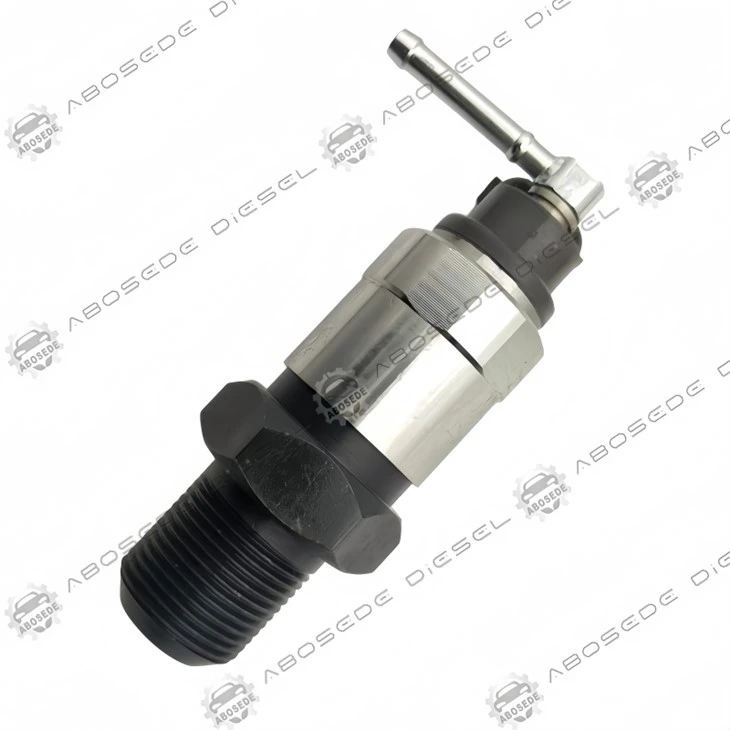

23810-0L030 Brandstofraildruksensor – het zenuwstelsel van Toyota's 1KD/2KD Common Rail

Bij een common rail-dieselmotor neemt de ECU beslissingen op basis van gegevens. Veel gegevens. Positie van de krukas. Nokkenas timing. Luchtmassa. Koelvloeistof temperatuur. Maar één signaal is belangrijker dan de meeste:druk van de brandstofrail. Zonder nauwkeurige drukgegevens is de ECU blind aan het gissen - naar het inspuittijdstip, naar de brandstofhoeveelheid en naar de verbrandingskwaliteit.

De23810-0L030is het onderdeel dat dat raden voorkomt. Het is eenbrandstofrail druksensor- een precisietransducer die de druk in de common rail meet en deze in realtime aan de ECU rapporteert. En het is speciaal ontworpen voor Toyota's1KD-FTV- en 2KD-FTV-dieselmotoren- de energiecentrales die miljoenen Hilux-, Prado- en Hiace-voertuigen op elk continent hebben aangedreven.

Dit is geen onderdeel dat kracht levert. Het is een onderdeel datmaakt mogelijkkracht - door de computer van de motor het enige stukje informatie te geven waar hij niet zonder kan.



De 23810-0L030 heeft meerdere identiteiten, die elk naar dezelfde nauwkeurig ontworpen sensor verwijzen:

Nummertype	Onderdeelnummer
Toyota-OEM	23810-0L030
Alternatief formaat	238100L030
Gerelateerd Toyota	23810-0L011, 23810-0L020
Commonrail-assemblage	23810-30100
Denso-referentie	095440-0950, 095440-0951

Wat dit netwerk je vertelt:De 23810-0L030 is de sensor zelf. De 23810-30100 is de complete common rail-constructie inclusief de sensor. De Denso-nummers (095440-0950/0951) zijn de interne referenties van de fabrikant. Alle wegen leiden naar hetzelfde onderdeel: een sensor die met opmerkelijke precisie de druk in de rail meet.



De 23810-0L030 is speciaal gebouwd voor Toyota's1KD-FTV en 2KD-FTVdieselmotorenfamilie - een common-rail-dieselplatform van 3,0 en 2,5 liter dat enkele van Toyota's meest succesvolle voertuigen heeft aangedreven.

Primaire voertuigtoepassingen:

Model	Motor	Jaren
Toyota Hilux(VIGO, Revo)	1KD-FTV / 2KD-FTV	2005–2017+
Toyota Prado(120/150-serie)	1KD-FTV	2005–2015
Toyota Hiace	1KD-FTV	2005–2018
Toyota Fortuner	1KD-FTV	2005–2015
Toyota Innova	2KD-FTV	2005–2015

De Hilux 8 Revo-aansluiting:Voor de Hilux 8 Revo (2015–2017) met de 2.5 D4D KUN125-motor is de 23810-0L030 de gespecificeerde sensor voor het common rail-systeem. Het wordt gebruikt in voertuigen voor de exportmarkt (niet-Europese specificaties) die 144 pk produceren.

De rol van de sensor in deze voertuigen:Hij wordt rechtstreeks op de common rail gemonteerd en meet de druk van de brandstof die door de hogedrukpomp onder druk is gezet en wacht om naar de injectoren te worden afgeleverd.



De 23810-0L030 is eenpiëzoresistieve druksensor- een technologie die mechanische druk omzet in een elektrisch signaal.

Het werkingsprincipe:

De brandstofdruk in de common rail oefent kracht uit op een sensorelement in de sensor

Het sensorelement (een siliciumdiafragma met ingebouwde rekstrookjes) vervormt onder druk

Deze vervorming verandert de elektrische weerstand van de rekstrookjes

De interne elektronica van de sensor zet deze weerstandsverandering om in een spanningssignaal

Dit spanningssignaal wordt naar de ECU gestuurd, die het interpreteert als een drukwaarde

Wat de ECU met deze gegevens doet:

Injectietiming- hogere raildruk maakt een kortere injectieduur mogelijk; de ECU past de timing dienovereenkomstig aan

Injectie hoeveelheid- de ECU berekent hoe lang het duurt om de injectoren te openen op basis van de raildruk

Drukregeling- de ECU vergelijkt de werkelijke druk (van de sensor) met de doeldruk en past de SCV (Suction Control Valve) aan om de juiste druk te behouden

Veiligheidsmonitoring- als de druk de veilige limieten overschrijdt, kan de ECU een limp-home-modus of motoruitschakeling activeren

De sensor werkt binnen een temperatuurbereik van -40 graden tot +125 graden- essentieel voor de- motorruimte onder de motorkap van een werkende dieselmotor.



Specificatie	Detail
Onderdeelnummer	23810-0L030
Fabrikant	Denso (Toyota OEM-leverancier)
Sensortype	Piëzoresistieve brandstofraildruksensor
Materiaal	Roestvrijstalen behuizing
Verbinding	Met schroefdraad, met elektrische connector
Bedrijfstemperatuur	-40 graden tot +125 graden
Nauwkeurigheid	±0,5% tot ±1% (afhankelijk van modelvariant)
Certificering	CE-gecertificeerd
Garantie	Weerspiegelt de kwaliteitsnormen van de fabrikant



Brandstofraildruksensoren zijn onderhevig aan extreme omstandigheden: hoge druk, hoge temperaturen, thermische cycli en trillingen. Na verloop van tijd kunnen ze falen.

Tekenen dat de 23810-0L030 vervangen moet worden:

Controleer het motorlampje- de ECU detecteert drukmetingen die buiten bereik of inconsistent zijn

Verlies van macht- de ECU stelt standaard een veilige drukwaarde in, waardoor de brandstoftoevoer wordt beperkt

Ruw stationair- drukschommelingen veroorzaken een inconsistente injectie

Moeilijk starten- de ECU kan niet verifiëren of er voldoende druk is om te starten

Verhoogd brandstofverbruik- de ECU compenseert waargenomen drukfouten bij rijkere mengsels

Veelvoorkomende faalmodi:

Vermoeidheid van het middenrif- het sensorelement verliest na verloop van tijd zijn gevoeligheid

Storing in de elektrische aansluiting- corrosie of trillingen beschadigen de connector of interne bedrading

Verstopping van de drukpoort- verontreinigingen blokkeren de drukinlaat

Thermische drift- de kalibratie van de sensor verschuift bij extreme temperaturen



De 23810-0L030 is één component in een netwerk van sensoren die common rail mogelijk maken. Zonder nauwkeurige drukgegevens kan het systeem de gewenste druk niet bereikennauwkeurige brandstofdoseringdie de common rail-prestaties definieert.

Hoe de sensor in het systeem past:

Dehoge-drukpompbrengt de brandstof onder druk

Degemeenschappelijk spoorslaat de brandstof onder druk op

De23810-0L030meet de druk in de rail

DeECUgebruikt deze gegevens om de injectoren aan te sturen

Deinjectorenbreng de brandstof naar de cilinders

Dit is eengesloten-lussysteem- de ECU stelt een doeldruk in, leest de werkelijke druk van de sensor en past de uitvoer van de pomp aan om het doel te behouden. Zonder de sensor is de lus verbroken.



Vraag 1: Welke voertuigen gebruiken de 23810-0L030?
Het wordt gebruiktToyota Hilux (VIGO, Revo), Prado, Hiace, Fortuner en Innovamodellen met 1KD-FTV- of 2KD-FTV-motoren. Voor de Hilux 8 Revo betreft het de modellen van 2015–2017 met de 2.5 D4D-motor.

Vraag 2: Wat is het verschil tussen 23810-0L030 en 23810-30100?
23810-0L030 is de sensor zelf; 23810-30100 is de complete common-railmontageinclusief de sensor. Als u alleen de sensor nodig heeft, bestel dan 23810-0L030. Heeft u de gehele rail nodig, bestel dan 23810-30100.

Vraag 3: Wat zijn de waarschuwingssignalen dat mijn sensor vervangen moet worden?
Veel voorkomende symptomen zijn onder meer een controlelampje, vermogensverlies onder belasting, ruw stationair draaien, moeilijk starten en een verhoogd brandstofverbruik. Deze geven aan dat de ECU onnauwkeurige of geen drukgegevens van de sensor ontvangt.

Vraag 4: Is de 23810-0L030 hetzelfde als de Denso 095440-0950?
Ze verwijzen naar hetzelfde onderdeel.095440-0950 en 095440-0951 zijn de interne productienummers van Denso. Het Toyota OEM-nummer is 23810-0L030. Beide wijzen naar de identieke brandstofraildruksensor.

Vraag 5: Wat is de garantie op deze sensor?
Deze sensor wordt geleverd met een garantie die de kwaliteitsnormen van de fabrikant weerspiegelt.
